Специалисты в области систем подвижной радиосвязи активно обсуждают перспективы распространения систем цифрового транкинга различных стандартов. Наиболее часто упоминаются TETRA, APCO 25 и IDEN. Между тем есть и другие стандарты, которые обеспечивают высокие технические показатели, целый спектр современных услуг и, главное, успешно используются в разных странах. Среди них можно назвать цифровой стандарт транкинговой радиосвязи Tetrapol, разработанный французской фирмой Matra Communications.
В 1987 году компания Matra начала проектировать сеть подвижной радиосвязи для французской жандармерии. Она получила название Rubis и была введена в эксплуатацию в 1994 году; на сегодняшний день сеть обслуживает более 15 тыс. абонентов.
Результаты, полученные при разработке системы цифровой радиосвязи, позволили Matra и созданному компанией форуму Tetrapol подготовить спецификации Tetrapol PAS (Publicly Available Specifications). В них описываются методы организации сетей связи на основе этой технологии, протоколы взаимодействия базового и клиентского оборудования, технические характеристики радиоинтерфейса, внешние интерфейсы, способы кодирования речи и защиты передаваемой информации и т. д.
Поскольку стандарт Tetrapol разрабатывался специально для правоохранительных органов Франции, он может заинтересовать не только коммерческих потребителей услуг подвижной радиосвязи, но и представителей служб общественной безопасности. Наряду с высоким уровнем обслуживания, присущим современным цифровым стандартам, Tetrapol обеспечивает специфические режимы информационного обмена и такие услуги, которые повышают эффективность использования средств подвижной радиосвязи службами общественной безопасности.
Технические особенности систем Tetrapol
В стандарте Tetrapol применяются многостанционный доступ с частотным разделением каналов связи (МДЧР), централизованное управление поиском и назначением каналов, выделенный канал управления. Оборудование этого стандарта способно работать на любых каналах в диапазоне частот от 70 до 520 МГц (протокол радиоинтерфейса имеет 2 модификации: VHF — для радиочастот 70-150 МГц и UHF — для диапазона 150-520 МГц). Ширина полосы частот, которую может занимать система радиосвязи Tetrapol, достигает 5 МГц, при этом рекомендован частотный разнос каналов передачи и приема на уровне 10 МГц.

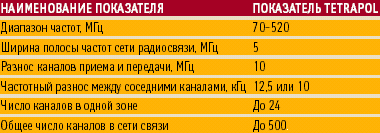

Стандарт позволяет создавать сети связи различной конфигурации. Предусматриваются прямая связь между подвижными абонентами без передачи информации через базовые станции и ретрансляция сигналов по фиксированным каналам. Основные технические показатели систем стандарта Tetrapol приведены в таблице.
Передача информации по радиоканалу осуществляется с помощью кадров длиной 160 бит и длительностью 20 мс. При формировании кадров информационная последовательность подвергается блочному кодированию и скремблированию.
Стандарт Tetrapol определяет три основных режима радиосвязи: транкинговый, прямой связи и ретрансляции. В сетевом (или транкинговом) режиме взаимодействие абонентов обеспечивается базовыми станциями (БС) — они распределяют каналы связи между абонентами. Сигналы управления передаются по отдельному, специально выделенному для каждой БС, частотному каналу. В режиме прямой связи обмен информацией происходит напрямую, без участия БС. В режиме ретрансляции связь между абонентами поддерживает ретранслятор, который имеет фиксированные каналы передачи и приема информации.
Мобильные радиостанции, работающие в стандарте Tetrapol, позволяют одновременно принимать информацию по каналам как базовой станции, так и прямой связи. Этот режим, который называет «двойным наблюдением», очень важен для служб общественной безопасности. Он обеспечивает непосредственное взаимодействие расположенных в пределах радиовидимости абонентов (группы) одного подразделения, причем с максимальной оперативностью. Сохраняется возможность получения группой (через инфраструктуру базовых станций) директив начальника подразделения, находящегося на значительном расстоянии. Необходимость в ручном переключении каналов отсутствует.
Виды информационного обмена
Системы стандарта Tetrapol обеспечивают передачу речевой информации и данных. Службы голосовой связи позволяют устанавливать различные соединения: циркулярную связь с широковещательным вызовом, групповое и индивидуальное соединения с помощью стандартного, аварийного и множественного (с использованием списка абонентов) вызовов.
Важнейшим способом организации связи между абонентами, ориентированным, прежде всего, на потребности служб общественной безопасности, является применение многоместного открытого канала. Данный механизм позволяет закреплять определенные ресурсы сети за группой абонентов по команде диспетчера или привилегированного пользователя. После установления открытого канала групповое соединение инициируется без обмена информацией по каналу управления, благодаря чему существенно сокращается время организации соединения.
Службы передачи данных обеспечивают ряд услуг прикладного уровня, поддерживаемых клиентскими терминалами. Среди них — межабонентский обмен сообщениями в соответствии с протоколом Х.400, доступ к централизованным базам данных и к фиксированным сетям по протоколу TCP/IP, передача факсимильных сообщений и файлов, сигналов персонального вызова, коротких сообщений и статусных вызовов, трансляция получаемых с помощью приемников GPS данных о местоположении объекта и обмен видеоизображениями.
Базовые и специальные функции
В стандарте Tetrapol предусмотрены сетевые процедуры, обеспечивающие современный уровень обслуживания абонентов. Это динамическая перегруппировка, роуминг, различные виды приоритетных вызовов и приоритетный доступ в систему, переадресация вызова, управление передатчиком абонента и др. Системы Tetrapol обеспечивают и ряд специальных функций, которые позволяют эффективно реализовать специфические требования служб общественной безопасности. Среди них — режим вызова только с санкции диспетчера, блокировка вызова, идентификация вызывающей стороны и многое другое.
Вспомогательная служба избирательного прослушивания позволяет наделенному особыми правами пользователю прослушивать разговоры абонентов сети. Как правило, такая возможность предоставляется диспетчеру сети, но допускается и организация прослушивания другими лицами. В режиме прослушивания диспетчер может вступить в разговор либо прервать его (разъединить абонентов). Стандарт допускает одновременное прослушивание нескольких переговоров. Благодаря данной функции диспетчер способен отслеживать ход конкретной операции и при необходимости давать указания.
Вспомогательная служба дистанционного прослушивания обеспечивает возможность активизации режима передачи абонентской станции без уведомления ее пользователя. Это бывает полезно при акустическом прослушивании в определенных ситуациях. Например, может прослушиваться салон автомобиля при получении сведений о нападении на автомашину или об ее угоне.
Поскольку стандарт Tetrapol с самого начала был ориентирован на требования правоохранительных органов, в нем предусмотрены различные механизмы поддержки безопасности связи. Они нацелены на предотвращение таких угроз, как несанкционированный доступ в систему, прослушивание переговоров, создание преднамеренных помех, анализ трафика конкретных абонентов и т. п.
В системах Tetrapol реализуется механизм аутентификации, то есть удостоверения подлинности, абонента. Процедура аутентификации осуществляется автоматически или по запросу диспетчера сети. Абонентский радиотерминал, не выполнивший эту процедуру, может быть дистанционно отключен диспетчером. Управление доступом в систему выполняется с помощью смарт-карт и системы паролей.
Стандарт обеспечивает защиту передаваемой информации в любой точке линии связи — за счет сквозного шифрования канала. При этом секретные ключи, используемые для шифрования, могут распространяться по радиоканалу.
Очень интересную услугу (о наличии которой в других стандартах транкинга автор сведений не имеет) представляет собой вспомогательная служба имитации активности радиоабонентов. В данном режиме в выбранной зоне поддерживается постоянный уровень трафика. При перерывах в переговорах БС периодически посылает в эфир сигналы, которые трудно отличить от информационных. Это существенно затрудняет задачу злоумышленников, пытающихся контролировать трафик конкретного абонента или группы пользователей.
Tetrapol на карте мире
Наибольшее число систем Tetrapol инсталлировано во Франции. Кроме сети связи Rubis, принадлежащей национальной жандармерии, там используются системы Acropolе (обслуживает французскую полицию) и Iris (железнодорожный транспорт).
Стандарт стал популярным и в других европейских странах. Самым крупным проектом является организация специальной сети связи Matracom 9600 для Берлинского транспортного предприятия. В инфраструктуру этой сети входят шесть базовых станций, каждая из которых использует шесть дуплексных каналов. Автомобильные радиостанции Telecar 20, уже установленные на 2 тыс. пассажирских автобусах, будут иметь стык с контроллерами системы местоопределения GPS, которая для повышения точности получаемых данных применяет дифференциальный метод.
Кроме того, на основе данного стандарта развернуты сети связи полиции Мадрида и Каталонии, подразделений безопасности Чешской Республики и служб аэропорта во Франкфурте.
В 1997 году Matra Communications выиграла тендер на создание системы цифровой радиосвязи для королевской таиландской полиции. Контракт был частью заказа на модернизацию полицейской радиосети, которая объединит 70 полицейских участков. Предполагается задействовать самые современные функции системы, включая доступ к централизованной базе данных и электронную почту. В результате все пользователи получат доступ к базам данных полицейских управлений и Министерства внутренних дел.
Рассматривая уровень распространенности систем Tetrapol в мире, можно сделать вывод о достаточной зрелости технологии, надежности соответствующего аппаратного и программного обеспечения. Такие системы привлекательны для широкого круга потенциальных пользователей, но особенно — для правоохранительных органов и служб общественной безопасности.
Основной аргумент против внедрения Tetrapol до недавнего времени был таким: данный стандарт является «закрытым», т. е. поддерживается только одним производителем. Отсюда следовало, что он менее конкурентоспособен, чем открытые стандарты TETRA и APCO 25, признанные международными организациями. Однако уже в 1998 году комитет ITU-R официально признал Tetrapol (пока — только в Европе) международным стандартом подвижной радиосвязи. Наконец, Ассоциация европейской полиции Schengen Group одобрила использование Tetrapol наряду со стандартом TETRA во входящих в эту ассоциацию странах.
Если учесть официальное признание стандарта международными организациями, достаточно длительный положительный опыт эксплуатации систем Tetrapol и поддержку ими множества специальных услуг связи, то вывод будет таким: данный стандарт может вполне успешно конкурировать с технологиями TETRA и APCO 25. Особенно хороши его шансы в России, где цифровые системы профессиональной радиосвязи еще не нашли повсеместного применения.
