В действующих редакциях основных нормативных документов слаботочная кабельная проводка определяется как совокупность стационарных линий. При формировании трактов передачи эти линии стыкуются друг с другом и подсоединяются к активному сетевому оборудованию коммутационными шнурами. В процессе эксплуатации приходится постоянно выполнять коммутацию отдельных стационарных линий и подключать их к портам сетевых устройств. Чаще всего это связано с перемещением рабочих мест пользователей, среди других причин — установка новых коммутаторов, серверов, накопителей и т.д.
Правила выполнения перечисленных выше процедур закреплены международным (ISO/IEC 14763-1) и американским (TIA/EIA-606-A) стандартами. Соблюдение их требований позволяет выполнять текущую эксплуатацию структурированной проводки, однако уровень предоставляемого при этом сервиса следует оценить как минимальный. Это утверждение можно обосновать следующими аргументами:
-
в стандартах отсутствуют даже косвенные упоминания о возможности и целесообразности применения такой простой, но вместе с тем эффективной меры, как механическая блокировка некорректного подключения и отключения коммутационных шнуров;
-
нормативными документами не предусматриваются средства активной оптической индикации состояния тракта целиком или отдельных его компонентов, хотя они широко используются на других уровнях информационной системы;
-
система текстовой и/или цветовой идентификации отдельных портов коммутационных панелей отличается хорошим уровнем проработки и детализации, однако недостаточно эффективна — прежде всего из-за малых размеров маркировочных площадок.
Перечисленные недостатки хорошо известны специалистам, и отрасль постоянно работает над их устранением. В результате внедрен целый ряд оригинальных разработок, которые в большей или меньшей степени улучшают сложившуюся ситуацию. Наряду с производителями, весомый вклад в решение задачи увеличения эффективности администрирования структурированной проводки может внести системный интегратор путем применения ряда проектных приемов.
ОСОБЕННОСТИ УПРАВЛЕНИЯ КАБЕЛЬНОЙ ПРОВОДКОЙ
В составе канонической СКС отсутствует штатный источник энергии, из-за чего при изменении текущей конфигурации физического уровня большой объем работ приходится выполнять вручную. Системному администратору, который является главным действующим лицом в данном процессе, нужно придерживаться следующей последовательности операций:
-
правильно идентифицировать функциональную секцию;
-
найти требуемый порт коммутационной панели;
-
безошибочно выполнить коммутацию;
-
отразить внесенные изменения в эксплуатационной документации на кабельную систему.
Согласно требованиям стандартов совокупность розеточных частей разъемных соединителей панелей СКС и активного сетевого оборудования различного назначения делится на отдельные функциональные секции. Такой подход предполагает структурирование не только физического уровня сети путем создания отдельных подсистем, но и такой более мелкой функциональной единицы, как коммутационное поле в отдельно взятом техническом помещении. Он дает ряд преимуществ, в частности, заметно упрощает процесс администрирования структурированной проводки. На практике могут применяться различные схемы построения коммутационного поля СКС, однако конкретная схема всегда выбирается таким образом, что в процессе организации или ликвидации какого-либо соединения системный администратор работает с розетками, относящимся к различным функциональным секциям.
Таким образом, процедура изменения текущей конфигурации кабельной системы даже при переключении одной-единственной линии всегда начинается с определения тех двух функциональных секций, к которым будут подключаться или от которых будут отключаться вилки коммутационного шнура. Поиск необходимого порта на конкретной коммутационной панели осуществляется преимущественно с помощью индивидуальных маркирующих надписей.
Правильность коммутации контролируется системным администратором по индивидуальной маркировке портов панелей. Для обеспечения корректности данной процедуры на пассивном уровне наиболее часто применяются средства механической блокировки. При выполнении всех трех описанных операций может оказаться полезным оборудование оптической трассировки и интерактивного управления кабельной системой. Эти решения относятся к «активной» ветви технических средств поддержки процесса администрирования.
Согласно требованиям стандартов информация о текущей конфигурации кабельной системы должна храниться в базе данных — электронной или бумажной. Однако, даже в первом случае, внесение в эксплуатационную документацию изменений, произведенных в кабельной системе, почти всегда осуществляется вручную. Только оборудование интерактивного управления позволяет частично автоматизировать данный процесс.
ИДЕНТИФИКАЦИЯ ФУНКЦИОНАЛЬНЫХ СЕКЦИЙ
В соответствии с представленным выше алгоритмом поиск необходимой функциональной секции является первым шагом процедуры физического изменения конфигурации кабельной системы. Операцию можно выполнить быстро и безошибочно, воспользовавшись следующими приемами:
-
цветовая маркировка панели целиком или отдельных ее элементов в соответствии с положениями американского стандарта TIA/EIA-606-A;
-
текстовая или символьная маркировка коммутационных панелей из одной функциональной секции;
-
идентификация отдельных функциональных секций при построении коммутационного поля и принятие соответствующих правил хотя бы на уровне корпоративного стандарта.
Индивидуальная маркировка панелей обычно выполняется системным интегратором уже на этапе монтажа СКС в соответствии с утвержденным проектом. Высокая плотность портов современных панелей заметно снижает эффективность данной операции. Так, на панелях с розетками модульных разъемов RJ45 маркировочная надпись может наноситься только рядом с 19-дюймовыми крепежными «ушами» в той небольшой свободной от других элементов области, на которой отсутствуют розетки модульных разъемов и не нанесен логотип производителя. В не менее популярных изделиях типа 110 для маркировки всей панели допускается использование угловых «рожек» основания, тоже не отличающихся крупными габаритами.
Применение специальных схем построения коммутационного поля является исключительно проектным решением и не упоминается в действующих редакциях нормативных документов. Соответствующий прием известен как принцип конструктивной неоднородности. Возможность его реализации определяется технической политикой производителя СКС, а за выполнение отвечает системный интегратор. Данный подход детально рассматривается ниже.
В СКС с большим количеством портов идентификация конкретной функциональной секции может быть упрощена за счет монтажа образующих ее панелей в выделенном конструктиве. Один из вариантов такого подхода, который вполне может быть использован в СКС, обслуживающей уже 100 — 150 рабочих мест, — так называемая альтернативная схема размещения оборудования в двух монтажных шкафах (см. книгу Семенова А.Б. «Проектирование и расчет структурированных кабельных систем и их компонентов», М.: «АйТи-ДМК Пресс», 2002. — 416 с.).
ЭЛЕМЕНТЫ ЦВЕТОВОЙ МАРКИРОВКИ

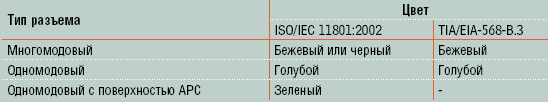

Элементы индивидуальной цветовой маркировки реализуют интуитивно понятный принцип «цвет к цвету». В документах ISO/IEC 11801:2002 и TIA/EIA-568-B нормирована цветовая кодировка оптических разъемов (см. Таблицу 1). Элементы цветовой маркировки могут применяться самостоятельно. Однако из-за своей относительно невысокой эффективности цветовая маркировка часто используется в комбинации с другими способами предотвращения некорректной коммутации.
Изначально производители стали выделять цветом элементы конструкции вилок и кабели шнуров. Это было обусловлено тем, что корпуса элементов разъемных соединителей оптических и симметричных кабелей изготавливаются из пластмассы, добавить в которую краски не составляет труда. Число типовых маркирующих цветов в оборудовании различных производителей СКС варьируется от четырех до восьми, несколько реже используется палитра из 12 цветов. Расширение вариантов за пределы стандартов вполне возможно технически, однако скорее всего нецелесообразно, так как контраст между уже нормированными и вновь вводимыми цветами окажется не слишком велик.
Существенным недостатком классической цветовой кодировки является ее чрезвычайно малая эксплуатационная гибкость. Стараясь избавиться от него, разработчики усложняют конструкцию компонента или изготавливают из пластмассы различных цветов не весь корпус, а только легкосъемные детали. Это могут быть, например, хвостовики и защитные накладки вилок модульных разъемов, кодирующие рамки и пиктограммы розеток, а также некоторые другие элементы.
ЭЛЕМЕНТЫ ТЕКСТОВОЙ И СИМВОЛЬНОЙ МАРКИРОВКИ
Элементы индивидуальной текстовой и символьной маркировки служат для облегчения поиска нужной розетки разъема коммутационной панели. Формально такая маркировка должна использоваться и для обозначения отдельных панелей, но по отмеченным выше причинам нанесение подобных маркирующих надписей практикуется достаточно редко.
Габариты гнезда модульного разъема стандартизированы на международном уровне, и размеры торцевой поверхности розетки этого компонента тракта передачи составляют не менее 18х18 мм. Стандарты рекомендуют применять панели, где предусмотрено не менее 16 портов на 1U монтажной высоты, подавляющее же большинство производителей выпускает 24-портовые коммутационные панели. Таким образом, с учетом центрального расположения розетки площадь индивидуальной маркировочной площадки не превысит 12 х 20 мм. Столь малые размеры этого компонента панели недостаточны для эффективного управления кабельной системой. Стремление к преодолению данного недостатка привело к появлению нескольких оригинальных разработок.
В решениях первой группы отдельный розеточный модуль, корпус сборки или даже корпус панели целиком наклонены вперед и вниз под углом до 450, что при прочих равных условиях ведет к увеличению высоты маркировочного поля в раз, где — α угол отклонения от вертикали. Кроме того, необходимый наклон плоскости установки розеток достигается за счет того, что лицевая часть корпуса панели выполнена не в виде плоской пластины, а в форме детали клиновидной формы с размещением розеточных частей разъемов на нижней грани (решение норвежской компании Telesafe). Дополнительным положительным эффектом является уменьшение радиуса и длины области изгиба кабеля коммутационного шнура при подключении вилки к розеточной части разъема, что положительно сказывается на передаточных характеристиках тракта.
В подавляющем большинстве случаев коммутационное оборудование СКС устанавливается в настенном или напольном 19-дюймовом монтажном конструктиве. Соответственно, решения второй группы предусматривают размещение маркировочных надписей на передней шторке интегрального организатора коммутационных шнуров или ином выступающем вперед элементе. Основное преимущество подобного подхода заключается в том, что различные маркировочные надписи не перекрываются кабелями коммутационных шнуров. Кроме того, отсутствие на шторке элементов розеточных частей разъемов позволяет увеличить площадь индивидуальной маркировочной области в 3-5 раз даже без отказа от плоской формы этой детали. Данный прием получил очень широкое распространение в панелях оптической подсистемы, так как основным назначением шторки является защита наиболее чувствительного к механическим повреждениям концевого участка кабеля коммутационного шнура в месте его подключения к розетке оптического разъема. Кроме того, только в оптических панелях шторка никогда не снимается, и поэтому маркировочные надписи не будут перемещены.
На рынке имеется достаточно большой выбор коммутационных панелей двойной плотности, в которых помещается до 48 портов модульных разъемов на 1U монтажной высоты. Недостаток места для маркировки в сочетании с заметно более высокой трудоемкостью монтажа и неудобством отключения предопределяет малую популярность применения таких панелей при построении офисных СКС. Тем не менее, они широко используются для информационной проводки центров обработки данных. Это обусловлено тем, что в техническом помещении ЦОД основная доля циклов коммутации осуществляется не механическим способом, путем переключения шнуров, а в электронной форме на активном сетевом оборудовании.
Применение панелей двойной плотности, а также панелей нормальной плотности, но работающих в составе 10-гигабитных трактов (изделия Категории 6а), ставит перед разработчиком проекта задачу управления коммутационными шнурами. Очень часто она решается за счет использования изделий специальной конструкции, лицевые пластины которых имеют форму выступающего вперед угла (так называемые угловые панели компаний Tyco Electronics, Panduit и Hubbell) или изготавливаются в форме криволинейной, тоже направленной выступом вперед, детали (Curved Patch Panel компании Ortronics). При таком дизайне панели кабели коммутационных шнуров всегда выводятся в боковой поддерживающий организатор. Если коммутация выполнена правильно, кабели никогда не пересекают центральную часть панели, которая может быть использована для размещения маркирующих надписей. Необходимым условием реализации этой возможности является радикальная переработка конструкции, прежде всего увеличение наклона граней угла, что позволяет установить между ними плоскую пластинчатую вставку достаточно большой площади. Эта идея получила свое практическое воплощение в панелях компании ADC KRONE.
При реализации оптической подсистемы применяются и малые настенные муфты, в них обычно заводятся оптические кабели суммарной емкостью не более 32 волокон. Как правило, розетки оптических разъемов в таких муфтах располагаются на боковой или нижней поверхности корпуса. Плоская торцевая поверхность корпуса при правильной предварительной проработке и надлежащем выполнении проекта никогда не перекрывается коммутационными шнурами и благодаря своей большой площади задействуется для наклейки на нее маркировочной этикетки.
ОПТИЧЕСКАЯ ТРАССИРОВКА КОММУТАЦИОННЫХ ШНУРОВ
Разработки в области оптической трассировки нацелены на визуализацию конкретного коммутационного шнура, подключенного к панелям СКС и/или активному сетевому оборудованию. Их применение существенно снижает вероятность ошибочного отключения и связанного с этим разрыва функционирующего тракта передачи при большом количестве шнуровых изделий на коммутационном поле.
Трассировка выполняется с помощью специально разработанных аппаратных средств или реализуется как опция системы интерактивного управления структурированной проводкой. Решения этой группы имеют следующие отличительные признаки:
-
введение в состав конструкции шнура хотя бы одного дополнительного полимерного оптического волокна или медного проводника, предназначенных, соответственно, для передачи маркирующего сигнала или сигнала активизации индикаторного элемента;
-
активизация элемента визуализации с помощью съемного инжектора, головка которого предварительно надевается на вилку или специальную муфту-адаптер, расположенную в непосредственной близости от хвостовика вилки.
Отметим некоторые общие конструктивные особенности продуктов, реализующих принцип оптической трассировки. Источником света является светодиод белого или красного цвета. В зависимости от варианта конструктивного исполнения он может устанавливаться на головку инжектора или муфту-адаптер коммутационного шнура. В последнем случае инжектор представляет собой батарейный источник питания постоянного тока и подключается к адаптеру на время поиска вилок отключаемого шнура. Элемент передачи управляющего или индицирующего сигнала может встраиваться в сердечник кабеля или находиться вне его оболочки.
Оригинальные серийные технические решения рассматриваемой разновидности не отличаются многочисленностью. Тем не менее, уже сейчас они могут быть классифицированы и разделены на две основные группы. К первой относятся разработки, в которых при активизации инжектора осуществляется точечная оптическая индикация вилки, находящейся на противоположном конце кабеля. Например, отличительной особенностью продукта PatchSee одноименной французской компании, пионера данного технического направления, является использование полимерного волокна. Оба полимерных световода шнуров PatchSee расположены под оболочкой кабеля с традиционной круглой формой, и системному администратору видны только их торцевые поверхности, выведенные в хвостовик вилки. Другая разработка — TracerLigth компании ADC KRONE — основана на передаче управляющего сигнала на интегральный светодиод по паре медных проводников. Для увеличения гибкости кабеля и улучшения его массогабаритных показателей световоды дуплексного шнура и дополнительные медные проводники, защищенные индивидуальными шлангами, объединены в рядную интегральную конструкцию, выполненную по схеме «двойной zip-шнур».
Эффективность функционирования систем точечной индикации можно повысить двумя способами. Первый предполагает использование мигающего с частотой 1-2 Гц режима функционирования светодиода, что нашло свое воплощение в продукте TracerLigth. Второй прием заключается в удвоении количества элементов оптической индикации и применяется в системе PatchSee.
Кроме точечной оптической индикации возможна ее альтернатива в виде распределенной индикации, которую в принципе следует выделить в отдельную группу. Пока до уровня серийного продукта доведена только одна разработка — система X-Tracer тайваньской компании JyH ENG Technology. Суть ее состоит в том, что коммутационный шнур со структурой zip-cord дополняется внешним безоболочным полимерным волокном. Это волокно приклеено к основному кабелю между защитными шлангами, благодаря чему, во-первых, весь комплекс имеет близкую к осесимметричной форму и, во-вторых, его габариты увеличиваются незначительно. На концах полимерных световодов на расстоянии 3-4 см от обреза защитного хвостовика вилки оптического разъема установлены муфты-адаптеры с встроенными в них белыми светодиодами. При активизации системы световод начинается интенсивно светиться на всем своем протяжении, что позволяет выполнить полную трассировку шнура.
УСТРОЙСТВА МЕХАНИЧЕСКОЙ БЛОКИРОВКИ НЕКОРРЕКТНОЙ КОММУТАЦИИ
Основным назначением устройств механической блокировки является предотвращение неправильного подключения коммутационных шнуров.
Устройства механической блокировки изготавливаются с применением различных ключевых схем. Благодаря простоте своей реализации в сочетании со сравнительно высокой эффективностью они пользуются широкой популярностью и отличаются большим разнообразием вариантов конструктивного исполнения. Их можно разделить на две (довольно многочисленные) группы в зависимости от того, где находятся ключевые элементы — на двух сразу или только на одном компоненте разъема. При выполнении конструкции по первой схеме можно блокировать как некорректное подключение, так и отключение, «половинный» вариант предотвращает только одну из указанных операций. Для одностороннего расположения элемента блокировки характерна следующая особенность: при моноблочном исполнении вилки блокируется лишь ее подключение к части розеток, тогда как съемный элемент препятствует некорректному отключению.
В серийных продуктах задача защиты от некорректного отключения решается тремя различными способами. Идея первых двух основана на том, что конструктивный прием, когда вилка фиксируется в розетке разъемных соединителей СКС при помощи защелки рычажного типа, намного популярнее схемы push-pull и уж тем более различных разновидностей гаек. Срабатывание этой защелки может быть предотвращено путем блокировки самой возможности перемещения рычага или доступа к этому рычагу. Описанные схемы реализованы в системах Safe Clip и Plug Guard компании Reichle&De-Massari.
В основу третьего способа положен физический демонтаж рычага защелки после подключения вилки к розетке. Он применяется швейцарской компанией Huber+Suhner в оптическом разъеме Е-2000. Данный подход к решению задачи механической блокировки более эффективен с технической точки зрения, так как предотвращает не только ошибочное, но и несанкционированное отключение. Тем не менее, естественный риск потери мелкой детали привел к тому, что пока у Huber+Suhner нет последователей.
Решения на базе самых разнообразных по исполнению рамок-адаптеров для вилок и розеток являются дальнейшим усовершенствованием двух разработок, достаточно широко применявшихся на ранних этапах развития техники для локальных сетей. Первой из них был ключевой разъем модульного типа, разработанный компанией DEC. Вторую, «оптическую» ветвь подобных изделий первых поколений представлял дуплексный разъем MIC для сетевых интерфейсов FDDI. Входящие в комплект поставки цветные сменные вставки трех или четырех различных разновидностей позволяли закодировать разъем для подключения только к определенному типу порта.
Отметим, что для оптической подсистемы часто используются компоненты механической блокировки в моноблочном исполнении (решения компаний Tyco Electronics и Panduit), поскольку для нее характерна сравнительно малая интенсивность переключений и относительно небольшое количество используемых коммутационных устройств. Для того чтобы несколько расширить функциональные возможности, механическая блокировка зачастую сочетается с цветовой кодировкой.
Для устройств механической блокировки на основе съемных элементов их квазипостоянное конструктивное исполнение является практически стандартом де-факто. Съемный кодирующий элемент в рабочем положении зафиксирован на вилке или розетке и удаляется только при полном отказе от опции или при смене типа кодировки. В некоторых решениях для уменьшения номенклатуры используемой компонентной базы переход к очередному варианту блокировки осуществляется простым поворотом кодирующего элемента в одну из четырех разрешенных позиций (система Data Safe Lock компании Reichle&De-Massari). Только в упомянутом выше разъеме Е-2000 применяется действительно съемная схема, т.е. в процессе текущей эксплуатации один из компонентов при необходимости демонтируется и устанавливается обратно.
СИСТЕМЫ ИНТЕРАКТИВНОГО УПРАВЛЕНИЯ
Системы интерактивного управления — наиболее мощное средство технической поддержки и автоматизации процесса текущего администрирования структурированной проводки. Этот программно-аппаратный комплекс построен по иерархическому принципу и внедряется в СКС методом наложения. Суть решения заключается в том, что оборудование системы автоматически обнаруживает факт отключения вилки шнура от розетки разъема или подключения к ней, после чего соответствующая информация заносится в электронную базу данных без дополнительного вмешательства оператора. Таким образом обеспечивается защита не только от ошибочного, но и от несанкционированного изменения конфигурации кабельной системы. Фундаментальное отличие от других систем состоит в возможности автоматического выявления факта соединения или отключения двух портов коммутационных панелей.
В состав системы входят специализированные контроллеры — так называемые сканеры. Они позволяют не только фиксировать процесс разрыва или установления соединений, но и управлять им, для чего системный администратор заранее формирует задания с использованием специального шаблона и активизирует их с рабочей станции управления системой. В системе PatchView команды подаются индивидуальными индикаторными светодиодами, установленными над каждой розеткой и работающими в непрерывном или мигающем режиме. В системах iTracs и iPatch эту функцию выполняют текстовые сообщения, выводимые на жидкокристаллический экран сканера.

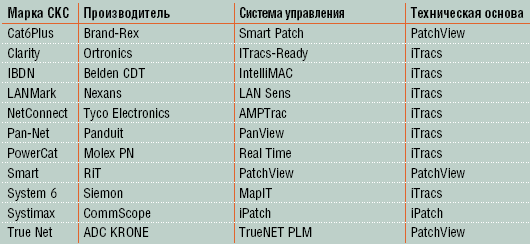

Отметим, что решения PatchView и iTracs предполагают использование коммутационных шнуров с дополнительным медным проводником на уровнях оптической и медножильной подсистем. Система iPatch способна работать с обычными шнурами независимо от области применения. Кроме того, она поддерживает опцию оптической трассировки шнура. Для этого каждый порт коммутационной панели снабжается двумя дополнительными элементами: индикаторным светодиодом и кнопкой, при нажатии на которую загорается светодиод порта противоположного конца шнура. Оптическая трассировка предусмотрена и в системе PatchView, но для этого требуется ввести специальную команду со станции управления или с переносного пульта. Более подробно о технических особенностях различных вариантов решений данной разновидности рассказывается в статье автора в февральском номере «Журнала сетевых решений/LAN» за 2002 г.
ПРОЕКТНЫЕ ПРИЕМЫ
В реализации проекта построения структурированной проводки огромная роль отводится системному интегратору. Это обусловлено тем, что на его плечи ложится обязанность по адаптации и привязке к конкретному объекту тех общих идей и функционала, который заложил в свой продукт производитель СКС. Именно системный интегратор превращает набор компонентов в ту структурированную проводку, с которой работает конкретный пользователь. Этот основополагающий принцип в большей или меньшей степени распространяется как на всю систему, так и на отдельные ее части, в том числе на администрирование.
Повышение эффективности текущего администрирования кабельной системы сверх установленного стандартами уровня достигается двумя способами. Прежде всего для этого используются разнообразные устройства и приспособления, разработанные производителем СКС. Кроме того, системный интегратор, реализующий проект построения структурированной проводки, в состоянии самостоятельно усовершенствовать процесс администрирования. При этом инженер проекта вполне может обходиться каталожными позициями элементной базы производителя кабельной системы, не прибегая к ресурсам его разработчиков.
Наиболее часто интеграторы пользуются следующими приемами. Стандартами СКС предусматривается применение организаторов в кабельной системе Категории 5е и выше. Эти элементы отличаются большим разнообразием конструкций. В силу целого ряда причин наибольшее распространение получили организаторы кольцевого типа, которые устанавливаются на рельсы монтажного конструктива точно так же, как панели СКС и активное сетевое оборудование. Разработчик проекта стремится минимизировать количество этих элементов, так как их появление снижает результирующую плотность портов. Следование принципу установки одного организатора для двух панелей или коммутаторов высотой 1U представляется вполне удачным компромиссом: таким образом обеспечивается эффективная плотность портов коммутационного поля в целом и соблюдаются требования стандартов. Кабель шнура, подключаемого к любой панели данной пары, сразу же уходит в организатор. Использование такого приема в определенной степени увеличивает эффективность администрирования, так как кабели коммутационных шнуров не перекрывают соседнюю панель и не заслоняют индивидуальную маркировку отдельных портов.

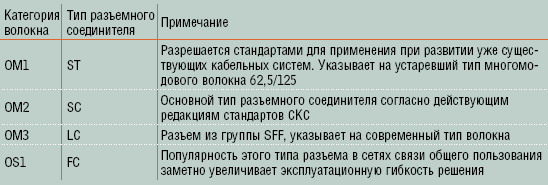

Два других приема применяются в том случае, если производитель СКС предлагает два или несколько изделий, которые имеют одинаковое назначение и обладают сходными функциональными возможностями. Данные компоненты должны внешне отличаться друг от друга. В качестве примера можно назвать панели с розетками модульных разъемов в моноблочном и наборном исполнении.

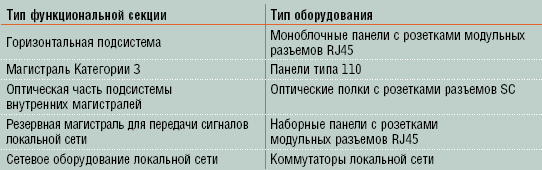

Анализ Таблиц 3 и 4 показывает, что принцип конструктивной неоднородности обеспечивает не только визуальную идентификацию, но и эффективную механическую блокировку некорректного подключения вследствие несовпадения типов разъемов у панелей различных видов.
Кроме самой панели цветовая кодировка может применяться на один уровень ниже, то есть для маркировки розеточных частей разъемов панели, соответствующих различным модулям пользовательской розетки. Тем самым на область коммутационного оборудования распространяется схема кодирования проводов витых пар, принятая в симметричных кабелях СКС (основной и дополнительный цвета).
ЗАКЛЮЧЕНИЕ
Приведенный выше материал позволяет констатировать следующее.
-
Базовые возможности администрирования, задаваемые международным и американским стандартами, абсолютно недостаточны для широкой практики реализации проектов.
-
Стремление к исправлению сложившейся ситуации и повышению уровня эффективности администрирования привело к появлению многочисленных разработок.
-
Специализированные технические средства для увеличения эффективности администрирования можно разделить на две основные группы. Решения первой группы предназначены для быстрой и однозначной локализации двух портов коммутационных панелей, между которыми устанавливается или разрывается соединение, а решения второй группы — для блокирования некорректного подключения и отключения шнуров.
-
Несмотря на наличие большого количества разработок, доведенных до уровня серийных продуктов, задача обеспечения должного уровня эффективности администрирования еще не решена в полном объеме.
-
Эффективность администрирования может быть заметно увеличена не только производителем кабельной системы, но и системным интегратором за счет правильного выбора проектных решений.
Андрей Семенов — директор центра развития «АйТи-СКС». С ним можно связаться по адресу: honor@it.ru.
Система интерактивного управления нового типа
Устройство Future-Patch немецкой компании TKM Telekommunikation und Elektronik GmbH реализует бесконтактный принцип получения информации о подключении шнура. Для этого на защитный хвостовик вилки интегрируется микрочип, который при подключении шнура к розетке оказывается под антенной датчика сканера, считывающего всю необходимую для управления информацию. Микрочип наклеивается на вилку, поэтому данную операцию можно проводить непосредственно на объекте. Кроме того, предлагаемый принцип обнаружения подключения шнура к розетке разъема позволяет:
-
выполнять индивидуальную электронную маркировку шнуров, что облегчает их учет и инвентаризацию;
-
хранить большой объем информации непосредственно на шнуре;
-
осуществлять перепрограммирование микрочипа в полевых условиях.
Таким образом, решение может рассматриваться как первый образец продукта следующего поколения систем интерактивного управле-
ния СКС.
Аппаратную часть решения составляют блоки нескольких разновидностей, которые устанавливаются на панелях и в монтажных конструктивах. Устройства нижнего уровня системы Future-Patch представлены основными (Master Panel Control Unit, MPCU) и вспомогательными (Slave Panel Control Unit, SPCU) блоками, которые выполняют функции сканеров. Верхний уровень иерархической структуры схемы управления формируют блоки Rack Control Unit (RCU).
Конструктивно панели выполнены таким образом, что при необходимости их можно быстро и просто адаптировать к продукции других изготовителей элементной базы. Корпус блоков MPCU и SPCU представляет собой накладку-козырек, которая устанавливается на лицевую пластину коммутационной панели над розеточными частями разъемов. Коммутационная панель может иметь розетки модульных разъемов всех используемых в настоящее время категорий или розетки разъемов GG45.

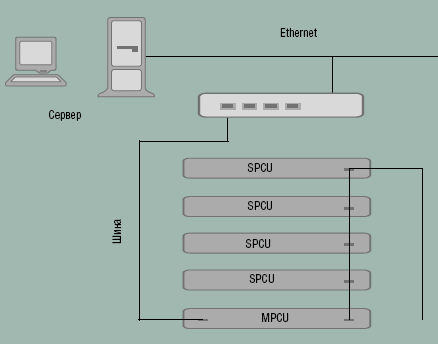

Блоки xPSU устанавливаются на каждую коммутационную панель и объединяются с помощью шины. Такое решение предопределило необходимость применения в продукте двух различных сканеров. MPCU является центральным элементом, к нему можно подключить четыре SPCU по шлейфу. Для этого на боковых торцевых поверхностях корпусов MPCU предусмотрены соответствующие гнездовые части разъемов. Порты для подключения блоков МPCU располагаются с правой торцевой части блока, сдвоенные порты (входящий и исходящий кабели) для подключения SPCU выполнены на его левой торцевой поверхности. Расширение номенклатуры сканеров и расположение шнуров шлейфовых соединений на лицевой стороне полностью компенсируется уменьшением общей длины шнуров. Блоки xPCU имеют индивидуальный индикаторный светодиод для каждого контролируемого порта.
Специализированное ПО для консоли создано на базе управляющей программы AixBOMS и запускается на сервере. ПО базируется на технологии Web и может быть интегрировано в сервисные программы HP OpenView, IBM Tivoli и аналогичные им. Обмен информацией осуществляется с помощью стандартного протокола SNMP. Работа системного администратора в процессе текущего управления кабельной системой упрощается благодаря графическому интерфейсу и визуальному представлению контролируемого коммутационного поля, выводимого на экран монитора станции управления сетью. Управляющее ПО содержит встроенные средства для создания отчетов, генерации заданий на изменение конфигурации и выполнения всех прочих операций, необходимых для текущего администрирования СКС.
